医院对医用气体系统的要求有哪些

时间:2022-09-08


我们的设计是为用户服务的,归根结蒂,是为人民大众服务的。满足用户提出的正当要求,是我们责任。全国医疗机构很多,业务重点也不尽相同,所以对医用气体系统提出的要求也五花八门。但个性中蕴涵着共性,医疗行业把这种共性——基本要求归纳总结出来,定为设计标准,这就是:

(1).GB50333《医院洁净手术部建筑技术规范》;

(2).YY/T0186《医用中心吸引系统通用技术条件》;

(3).YY/T0187《医用中心供氧系统通用技术条件》;

  (4).JGJ49《综合医院建筑设计规范》;

(5).YFB001《军队医院洁净手术部建筑技术规范》;

(6).YFB004《军队医院洁净护理单元建筑技术标准》等。


当然,这只是一般要求,用户在合同中提出的特殊要求我们也要在设计中实现。

此外,我们还要执行下列法规和技术标准,这是确保产品质量和安全的需要。

(1). 373号国务院令《特种设备安全检察条例》;

(2).劳部发[1996]140号《压力管道安全管理与监察规定》;

(3).GB50316《工业金属管道设计规范》;

(4).GB50029-2003《压缩空气站设计规范》;

(5).GB50030-1991《氧气站设计规范》;


(6).GB50235《工业金属管道工程施工及验收规范》;

(7).GB50236《现场设备、工业管道焊接工程施工及验收规范》;

(8).GB/T18033《无缝铜水管和铜气管》;

(9).GB/T14976《流体输送用不锈钢无缝钢管》;

(10).GB/T3091《低压流体输送用焊接钢管》;

(11).GB/T 10002.1《给水用硬聚氯乙烯(PVC-U)管材》;

(12).JG/T3031.1~3031.8《建筑用铜管管件》;

(13).GB3289《水、煤气管管件》;

(14).GB3733.1~3765《卡套式管接头》;

(15).GB10002.2《给水用硬聚氯乙烯管件》;

(16).GB12459《钢制对焊无缝管件》;


(17).GB5625~5653《扩口式管接头》;

(18).GB/T15530.3《铜合金板式平焊法兰》;

(19).HB5535~5551《球面型管路连接件》;

(20).HGJ45《突面板式平焊钢制管法兰》(管道压力≤0.6MPa时);

    (21).HGJ46《突面带颈平焊钢制管法兰》(管道压力≤1.6MPa时);

(22).GB/T15185-1994《铁制和铜制球阀》;

    (23).GB/T12243-1989《弹簧直接载荷式安全阀》;

(24).JB/T7747-1995《针形截止阀》;

(25).CB/T3832-1999《铜管钎焊技术要求》;

(26).GB/T10046-2000《银钎料》等。

§3-2《医院洁净手术部建筑技术规范》的有关规定

国家标准《医院洁净手术部建筑技术规范》中有关医用气体系统的规定有:

1 使用要求

(1).气体终端处的流量和压力要符合表3-1的规定。

(2).气体终端气量应充足、压力稳定、流量可调。气体应有3日储备量。

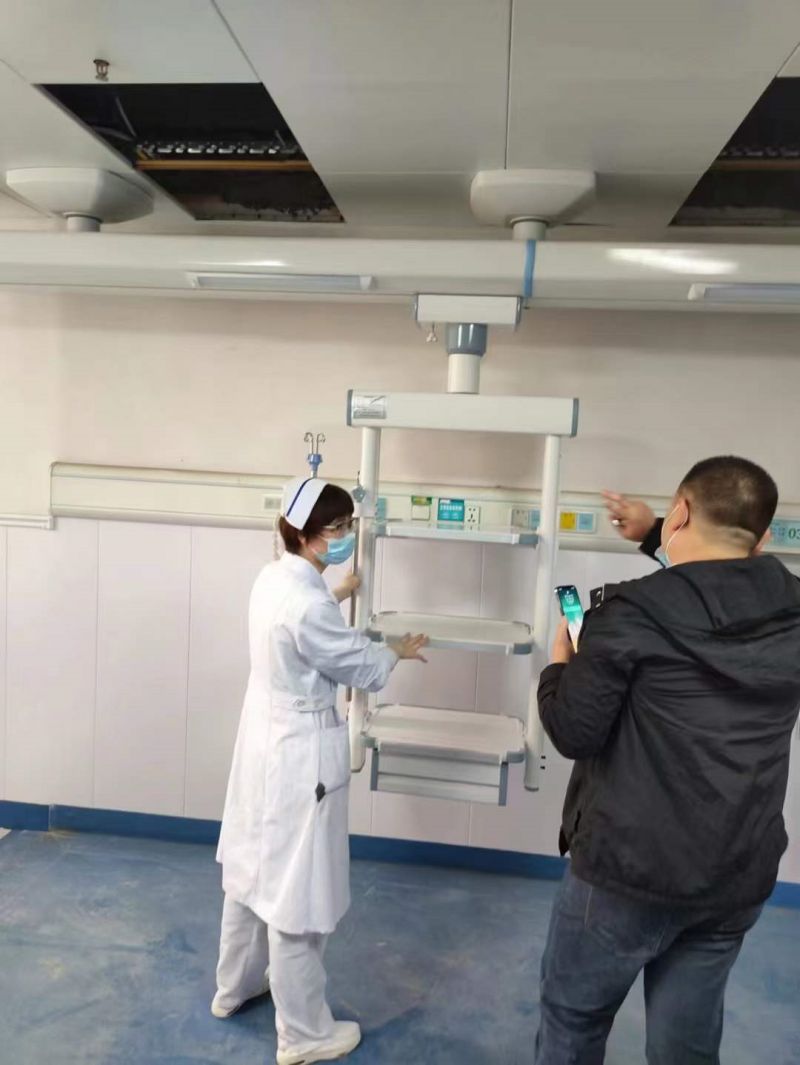

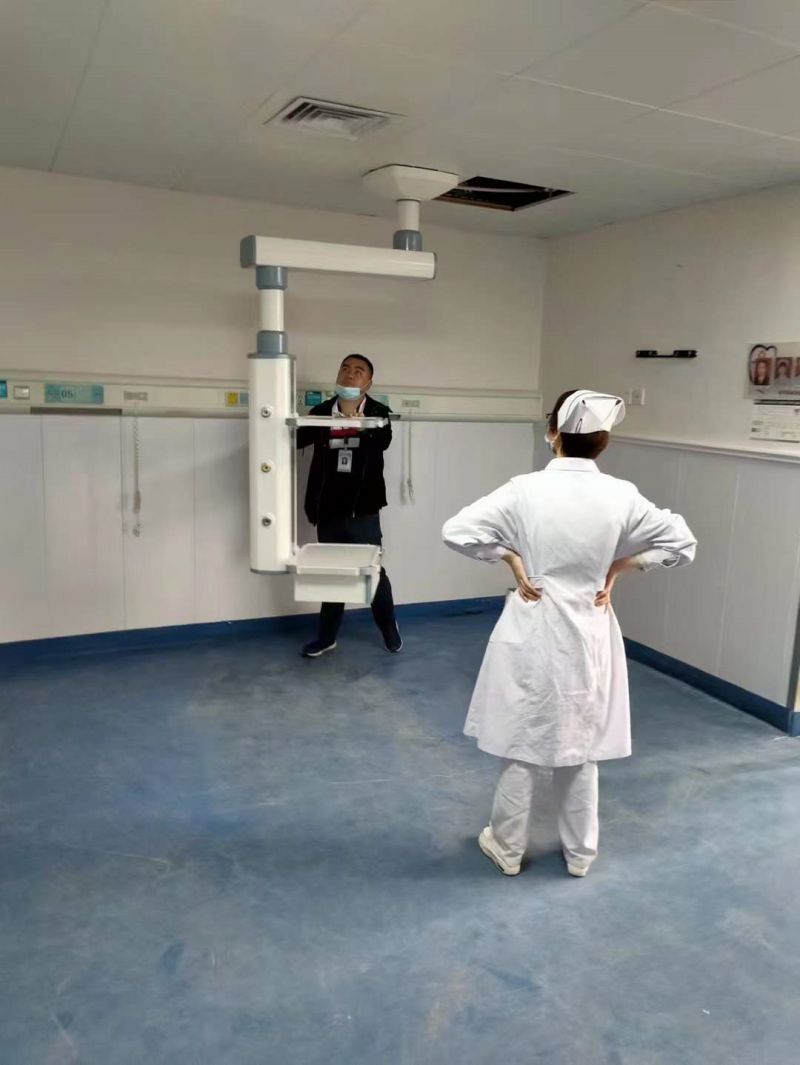

(3).手术室气体终端装置有两种形式:吊塔和嵌壁式终端箱。一用一备。

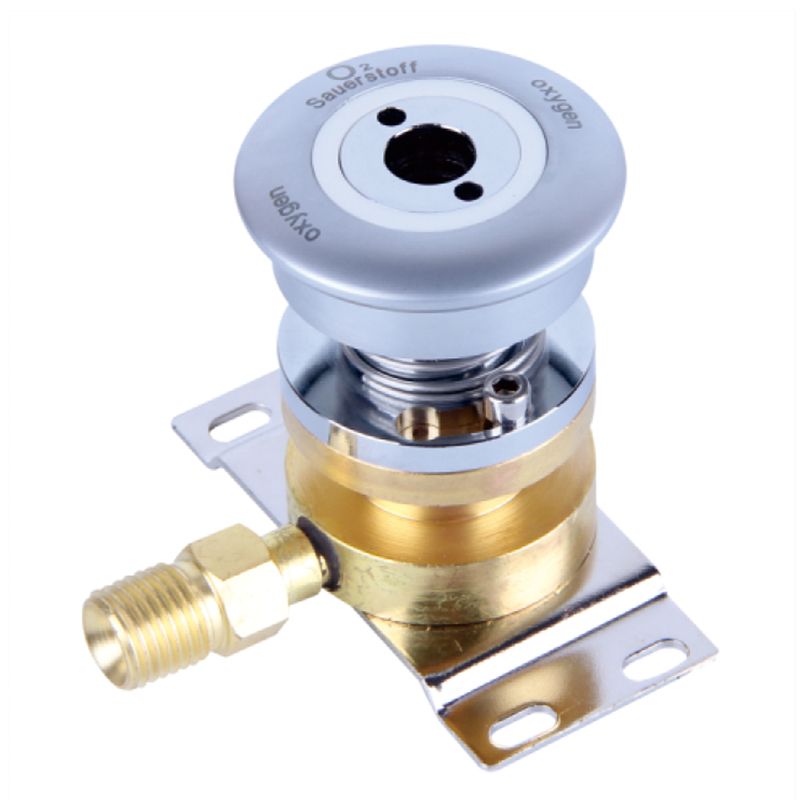

(4).气体终端采用插拔式自封快速接头。


23

气体终端处的流量和压力                  表3-1

气体种类

氧气

笑气

氩气

氮气

二氧化碳

压缩空气

负压吸引

压力MPa

0.4~0.45

0.4~0.45

0.35~0.4

0.9~0.95

0.35~0.4

0.45~0.9

-0.03~-0.07





流量l/min

10~80

4

0.5~15

230

10

60

30

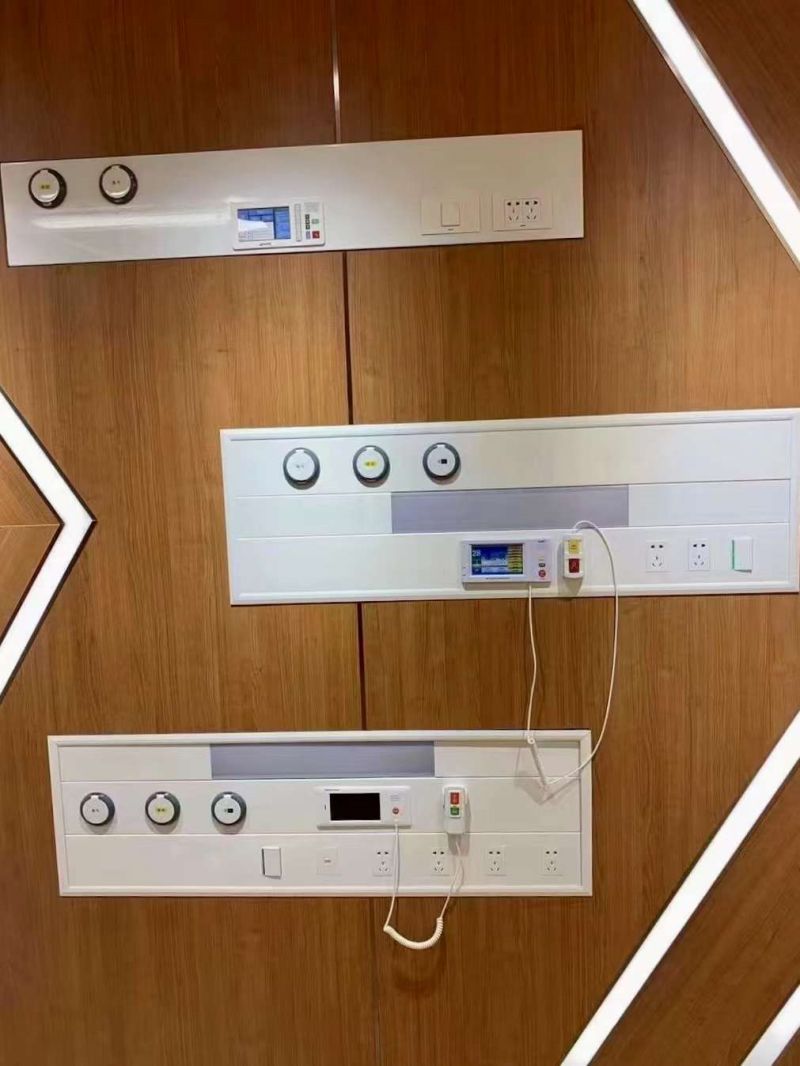

(5).嵌壁终端箱面盘应与墙面齐平合缝,内部应密封。高度恰当。

2 安全性要求

(1).气源双路供气,自动切换。手术部气体应专线供气,并确保不断气。


(4).不同气体的终端插头、插座不能互换。插座上要有明显不同的标志。

(5).正压气体管道采用耐腐蚀、使用中不产生松锈的材料。管道须经过除锈清洗、脱脂处理才可安装。施工中要防止焊渣等异物进入管内。

(6).限制气体流速不大于10m/s。金属管道、减压切换装置要接地,消除静电。

(7).医用气体管道要防腐蚀、防受热、防通电。医用气体管道与燃气管道、蒸

汽管道、腐蚀介质管道、电线要保持间距,并采取隔离措施,并且不能与它们共用管井(也不能用空调管井)。管道与支架要绝缘,防静电腐蚀。

3 维护性要求

(1). 各手术室有气体切断阀;楼层各气体总管有切断阀。

(2). 各气体管道上要作标记,以志区别。

(3). 阀门应设置在检修口附近。

(4). 需要检修的成品、仪表等与管道的连接应为可拆连接。需要定期校验的

仪表、设备,其接管处应有检修阀,以便封闭管口。

4经济性要求

(1).在满足使用要求和安全性的前提下,尽量采用价格较低的材料。

(2).管径不宜过大,余量要适度。管径可根据流量适当分级。

(3).管路布置应尽力减少管路长度,少拐弯。
